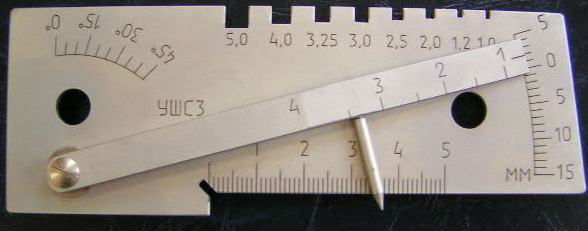

Универсальные шаблоны сварщика УШС-3 используются при выполнении сварочных работ для измерений контролируемых параметров труб (трубопроводов), контроля состояния стыков соединений торцов труб (трубопроводов) и для контроля качества сварного шва. Так же УШС-3 рекомендуется к использованию для контроля элементов разделки под сварной шов перед их сваркой, контроля электродов и элементов сварного шва Шаблоны могут быть использованы любыми предприятиями и в организациями, проводящих сварочные работы. УШС-3 незаменим для обучения будущих специалистов в сварочных учебных центрах. Также он входит в обязательный список комплекта визуального контроля.
|
Технические характеристики шаблонов сварщика УШС-3
|
|
Диапазон измерения глубины дефектов (вмятин, забоин), глубины разделки шва до корневого слоя, превышения кромок, мм
|
0 - 15
|
|
Диапазон измерения высоты усиления шва, мм
|
0 - 5
|
|
Диапазон измерения величин притупления и ширины шва, мм
|
0 - 50
|
|
Диапазон измерения величины зазора, мм
|
0.5 - 4
|
|
Диапазон измерения углов скоса кромок, град.
|
0 - 45
|
|
Номинальные значения диаметров электродов, измеряемых шаблоном, мм
|
1; 1.2; 2; 2.5; 3; 3.25; 4; 5
|
|
Габаритные размеры, мм
|
130х50х16
|
|
Масса, кг
|
0.18
|
