Термозащитный пояс (ТЗП) для защиты (изоляции) сварного шва
.jpg)

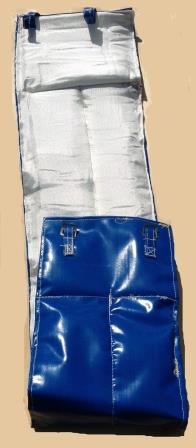

Теплоизоляционный пояс (ТЗП) ТУ 5769-021-78959293-11
- Теплоизоляционный пояс применяемый при строительстве и ремонте магистральных трубопроводов для улучшения структуры металла сварного шва, а также для защиты изоляции труб от воздействия высокой температуры.
- Поверхность термозащитного пояса ТЗП контактирующая с поверхностями трубопровода изготовлена из огнеупорных тканей и рассчитана на температуру 700-1100 С.
- Теплоизоляционный слой ТЗП содержит несколько слоев с низким значением теплопроводности (0,05 Вт/м*К и ниже).
- Термозащитный пояс для защиты сварного шва фиксируется на трубопроводе с нахлестом с помощью фиксатора. Фиксатор состоит из ремней расположенных с одной стороны на внешней стороне изделия, которые закрепляются на пряжках расположенных с противоположной стороны изделия.
- Фиксатор может состоять из цепей, шнуров, ленты контактной, расположенных с одной стороны на внешней стороне изделия, которые закрепляются на крюках, пряжках, или ответной части ленты контактной расположенных с противоположной стороны изделия.
Основные параметры и размеры ТЗП.
| N п/п |
Наименование изделия |
Диаметр трубопровода D, мм. |
Длина L, мм. |
Ширина В, мм. |
Толщина H, мм. |
Масса, кг. |
| 1. |
ТЗПс-1420 |
1420 |
4800±100 |
300 |
30±5 |
4,6±0,1 |
| 2. |
ТЗПс-1220 |
1220 |
4200±100 |
300 |
30±5 |
4,1±0,1 |
| 3. |
ТЗПс-1020 |
1020 |
3600±100 |
300 |
30±5 |
3,5±0,1 |
| 4. |
ТЗПс-820 |
820 |
2970±100 |
300 |
30±5 |
2,9±0,1 |
| 5. |
ТЗПс-720 |
720 |
2660±100 |
300 |
30±5 |
2,6±0,1 |
| 6. |
ТЗПс-530 |
530 |
2000±100 |
300 |
30±5 |
1,9±0,1 |
| 7. |
ТЗПс-426 |
426 |
1730±100 |
300 |
30±5 |
1,7±0,1 |
| 8. |
ТЗПс-377 |
377 |
1580±100 |
300 |
30±5 |
1,55±0,1 |
| 9. |
ТЗПс-325 |
325 |
1420±100 |
300 |
30±5 |
1,4±0,1 |
| 10. |
ТЗПс-219 |
219 |
1080±100 |
300 |
30±5 |
1,05±0,1 |
| 11. |
ТЗПс-159 |
159 |
900±50 |
300 |
30±5 |
0,88±0,1 |
| 12. |
ТЗПи-1420 |
1420 |
4800±100 |
300 |
10±2 |
2,35±0,1 |
| 13. |
ТЗПи-1220 |
1220 |
4200±100 |
300 |
10±2 |
2,1±0,1 |
| 14. |
ТЗПи-1020 |
1020 |
3600±100 |
300 |
10±2 |
1,8±0,1 |
| 15. |
ТЗПи-820 |
820 |
2970±100 |
300 |
10±2 |
1,64±0,1 |
| 16. |
ТЗПи-720 |
720 |
2660±100 |
300 |
10±2 |
1,33±0,1 |
| 17. |
ТЗПи-530 |
530 |
2000±100 |
300 |
10±2 |
1,00±0,1 |
| 18. |
ТЗПи-426 |
426 |
1730±100 |
300 |
10±2 |
0,87±0,1 |
| 19. |
ТЗПи-377 |
377 |
1580±100 |
300 |
10±2 |
0,79±0,1 |
| 20. |
ТЗПи-325 |
325 |
1420±100 |
300 |
10±2 |
0,71±0,1 |
| 21. |
ТЗПи-219 |
219 |
1080±100 |
300 |
10±2 |
0,54±0,05 |
| 22. |
ТЗПи-159 |
159 |
900±50 |
300 |
10±2 |
0,45±0,05 |
| 23. |
ТЗПс-1420 |
1420 |
4800±100 |
450 |
30±5 |
6,4±0,1 |
| 24. |
ТЗПс-1220 |
1220 |
4200±100 |
450 |
30±5 |
5,6±0,1 |
| 25. |
ТЗПс-1020 |
1020 |
3600±100 |
450 |
30±5 |
4,8±0,1 |
| 26. |
ТЗПс-820 |
820 |
2970±100 |
450 |
30±5 |
3,93±0,1 |
| 27. |
ТЗПс-720 |
720 |
2660±100 |
450 |
30±5 |
3,52±0,1 |
| 28. |
ТЗПс-530 |
530 |
2000±100 |
450 |
30±5 |
2,65±0,1 |
| 29. |
ТЗПи-1420 |
1420 |
4800±100 |
450 |
10±2 |
3,3±0,1 |
| 30. |
ТЗПи-1220 |
1220 |
4200±100 |
450 |
10±2 |
2,9±0,1 |
| 31. |
ТЗПи-1020 |
1020 |
3600±100 |
450 |
10±2 |
2,5±0,1 |
| 32. |
ТЗПи-820 |
820 |
2970±100 |
450 |
10±2 |
2±0,1 |
| 33. |
ТЗПи-720 |
720 |
2660±100 |
450 |
10±2 |
1,8±0,1 |
| 34. |
ТЗПи-530 |
530 |
2000±100 |
450 |
10±2 |
1,38±0,1 |
