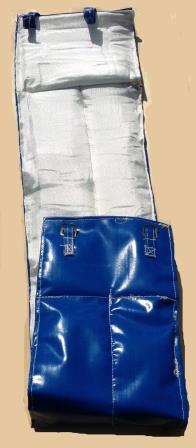

Термозащитный пояс (ТЗП) для защиты (изоляции) сварного шва
.jpg)
Теплоизоляционный пояс (ТЗП) ТУ 5769-021-78959293-11
- Теплоизоляционный пояс применяемый при строительстве и ремонте магистральных трубопроводов для улучшения структуры металла сварного шва, а также для защиты изоляции труб от воздействия высокой температуры.
- Поверхность термозащитного пояса ТЗП контактирующая с поверхностями трубопровода изготовлена из огнеупорных тканей и рассчитана на температуру 700-1100 С.
- Теплоизоляционный слой ТЗП содержит несколько слоев с низким значением теплопроводности (0,05 Вт/м*К и ниже).
- Термозащитный пояс для защиты сварного шва фиксируется на трубопроводе с нахлестом с помощью фиксатора. Фиксатор состоит из ремней расположенных с одной стороны на внешней стороне изделия, которые закрепляются на пряжках расположенных с противоположной стороны изделия.
- Фиксатор может состоять из цепей, шнуров, ленты контактной, расположенных с одной стороны на внешней стороне изделия, которые закрепляются на крюках, пряжках, или ответной части ленты контактной расположенных с противоположной стороны изделия.
Основные параметры и размеры ТЗП.
|
N п/п
|
Наименование изделия
|
Диаметр трубопровода D, мм.
|
Длина L, мм.
|
Ширина В, мм.
|
Толщина H, мм.
|
Масса, кг.
|
|
1.
|
ТЗПс-1420
|
1420
|
4800±100
|
300
|
30±5
|
4,6±0,1
|
|
2.
|
ТЗПс-1220
|
1220
|
4200±100
|
300
|
30±5
|
4,1±0,1
|
|
3.
|
ТЗПс-1020
|
1020
|
3600±100
|
300
|
30±5
|
3,5±0,1
|
|
4.
|
ТЗПс-820
|
820
|
2970±100
|
300
|
30±5
|
2,9±0,1
|
|
5.
|
ТЗПс-720
|
720
|
2660±100
|
300
|
30±5
|
2,6±0,1
|
|
6.
|
ТЗПс-530
|
530
|
2000±100
|
300
|
30±5
|
1,9±0,1
|
|
7.
|
ТЗПс-426
|
426
|
1730±100
|
300
|
30±5
|
1,7±0,1
|
|
8.
|
ТЗПс-377
|
377
|
1580±100
|
300
|
30±5
|
1,55±0,1
|
|
9.
|
ТЗПс-325
|
325
|
1420±100
|
300
|
30±5
|
1,4±0,1
|
|
10.
|
ТЗПс-219
|
219
|
1080±100
|
300
|
30±5
|
1,05±0,1
|
|
11.
|
ТЗПс-159
|
159
|
900±50
|
300
|
30±5
|
0,88±0,1
|
|
12.
|
ТЗПи-1420
|
1420
|
4800±100
|
300
|
10±2
|
2,35±0,1
|
|
13.
|
ТЗПи-1220
|
1220
|
4200±100
|
300
|
10±2
|
2,1±0,1
|
|
14.
|
ТЗПи-1020
|
1020
|
3600±100
|
300
|
10±2
|
1,8±0,1
|
|
15.
|
ТЗПи-820
|
820
|
2970±100
|
300
|
10±2
|
1,64±0,1
|
|
16.
|
ТЗПи-720
|
720
|
2660±100
|
300
|
10±2
|
1,33±0,1
|
|
17.
|
ТЗПи-530
|
530
|
2000±100
|
300
|
10±2
|
1,00±0,1
|
|
18.
|
ТЗПи-426
|
426
|
1730±100
|
300
|
10±2
|
0,87±0,1
|
|
19.
|
ТЗПи-377
|
377
|
1580±100
|
300
|
10±2
|
0,79±0,1
|
|
20.
|
ТЗПи-325
|
325
|
1420±100
|
300
|
10±2
|
0,71±0,1
|
|
21.
|
ТЗПи-219
|
219
|
1080±100
|
300
|
10±2
|
0,54±0,05
|
|
22.
|
ТЗПи-159
|
159
|
900±50
|
300
|
10±2
|
0,45±0,05
|
|
23.
|
ТЗПс-1420
|
1420
|
4800±100
|
450
|
30±5
|
6,4±0,1
|
|
24.
|
ТЗПс-1220
|
1220
|
4200±100
|
450
|
30±5
|
5,6±0,1
|
|
25.
|
ТЗПс-1020
|
1020
|
3600±100
|
450
|
30±5
|
4,8±0,1
|
|
26.
|
ТЗПс-820
|
820
|
2970±100
|
450
|
30±5
|
3,93±0,1
|
|
27.
|
ТЗПс-720
|
720
|
2660±100
|
450
|
30±5
|
3,52±0,1
|
|
28.
|
ТЗПс-530
|
530
|
2000±100
|
450
|
30±5
|
2,65±0,1
|
|
29.
|
ТЗПи-1420
|
1420
|
4800±100
|
450
|
10±2
|
3,3±0,1
|
|
30.
|
ТЗПи-1220
|
1220
|
4200±100
|
450
|
10±2
|
2,9±0,1
|
|
31.
|
ТЗПи-1020
|
1020
|
3600±100
|
450
|
10±2
|
2,5±0,1
|
|
32.
|
ТЗПи-820
|
820
|
2970±100
|
450
|
10±2
|
2±0,1
|
|
33.
|
ТЗПи-720
|
720
|
2660±100
|
450
|
10±2
|
1,8±0,1
|
|
34.
|
ТЗПи-530
|
530
|
2000±100
|
450
|
10±2
|
1,38±0,1
|
