Сварочное оборудование >> Оборудование для трубопроводов >> Прочее оборудование для трубопроводов >> Центратор для сварки труб д. 1420 гидравлический Ж65-Р32-05
Центраторы внутренние гидравлические ЦВ предназначены для центровки торцов отдельных труб и секций при сборке неповоротных и поворотных стыков при строительстве трубопроводов. Центраторы внутренние придают торцам собираемых труб форму окружности, обеспечивают их концентричную сборку, равномерно распределяя разность периметров. Преимущество их по сравнению с центраторами наружными состоит в том, что стык, оставаясь полностью открытым, позволяет вести сварку первого слоя непрерывно и использовать сварочные автоматы. Центраторы внутренние имеют электрогидравлический привод и два независимых ряда центрирующих жимков. Питание центраторов внутренних осуществляется от сварочных агрегатов постоянного тока. Центраторы сварочные используются для создания надежного и качественного соединения труб в процессе их сварки. Существует два различных типа центраторов – наружные (ЦН) и внутренние (ЦВ). Наружные устанавливаются с внешней стороны трубы и подразделяются на три различных типа:
.jpg)

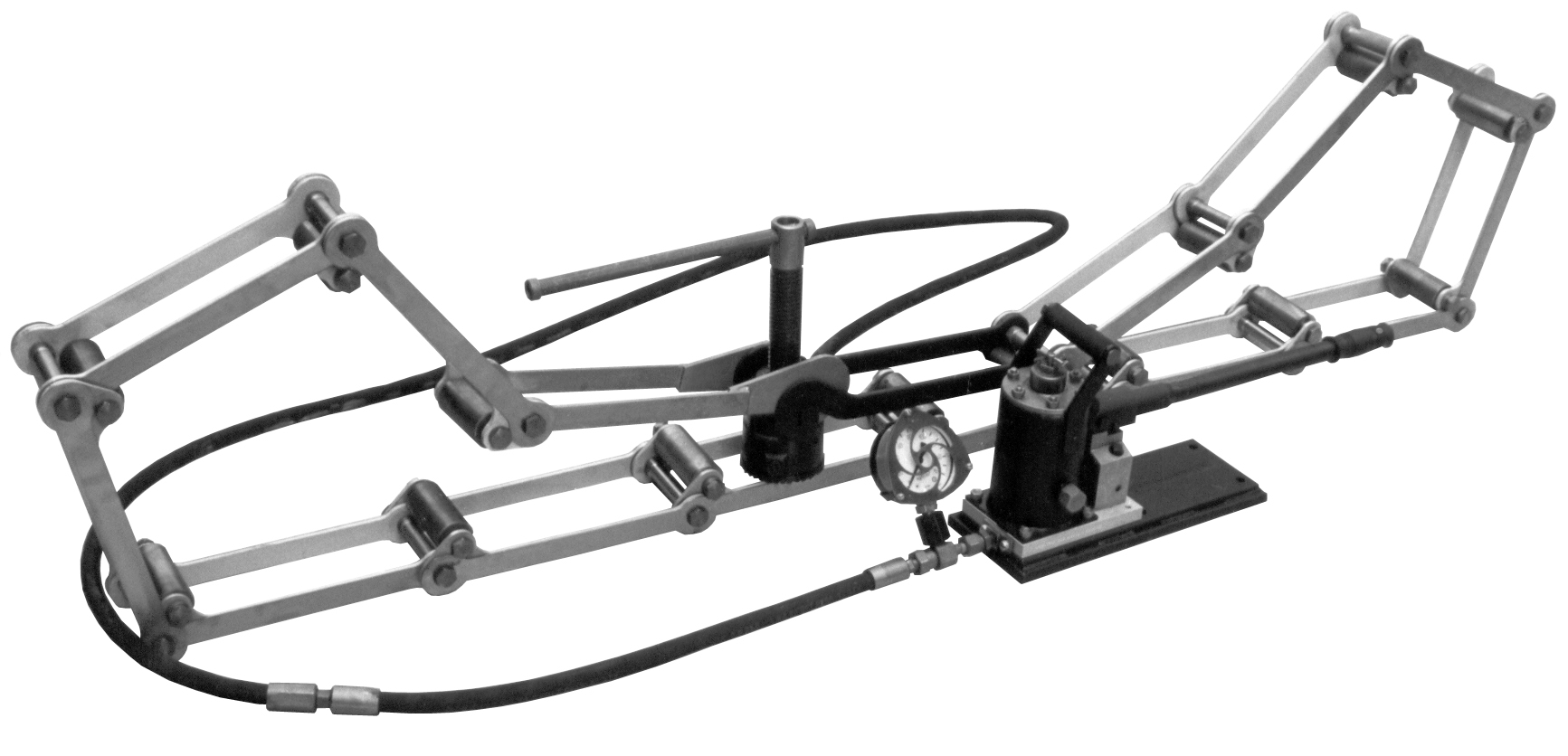

1.с гидродомкратом (ЦНГ);
2.эксцентриковые (ЦЭН);
3.звенные (ЦЗН).
Для сварки труб небольшого диаметра используют центратор-струбцину (ЦС), а для центровки торцов труб – центратор внутренний
