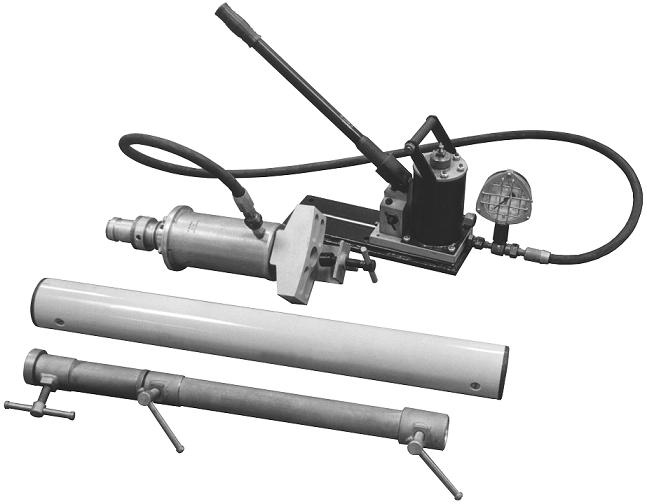

Калибратор овальности и торцевых вмятин труб Ду700 - 1400 Ж58А.7907
Служит для исправления в полевых условиях овальности и вмятин на торцах труб с диаметрами 720, 1020, 1220, 1420 мм с толщиной стенки от 11 до 21,5 мм.
Достоинства:
- минимальная трудоемкость восстановления кромки трубы;
- снижение затрат на ремонт магистрального трубопровода;
- экономия труб - не требуется отрезка дефектной кромки;
- высокое развиваемое усилие;
- простота и удобство в работе;
- компактность;
- надежность и долговечность;
- комплект сменных удлинителей.
Технические характеристики.
- Рабочий орган (силовая часть) - гидравлический цилиндр с телескопическим штоком одностороннего действия и комплектом удлинителей.
- Диаметр поршня, 100 мм.
- Диаметр штока, 75 мм.
- Ход штока, 100 мм.
- Регулировочный ход штока, 120 мм.
- Объем жидкости в цилиндре, max, 780 см3.
- Давление расчетное, 25 МПа (250 кг/см2).
- Расчетное усилие, 20000 кгс.
- Насос ручной плунжерного типа.
- Усилие на конце рукоятки, max, 30 кгс.
- Емкость бачка насоса, 1030 см3.
- Маслопровод - рукав высокого давления по ГОСТ 6286-73 с запорным шариковым клапаном.
- Рабочая жидкость - масло АМГ-10, ГОСТ 6794-75.
- Температура эксплуатации, от -50 до +40 (градусов по Цельсию).
- Масса, 14,7 кг.
